Porównanie elektrodrążenia z innymi metodami obróbki CNC

Dobór technologii obróbki decyduje o jakości, czasie i kosztach wytwarzania form oraz precyzyjnych detali metalowych. Już na etapie projektu warto określić, które operacje zapewnią wymagane tolerancje, odpowiednią geometrię oraz przewidywalny czas realizacji. W praktyce najczęściej rozważane są trzy rozwiązania: elektrodrążenie (EDM), frezowanie CNC i szlifowanie, a także towarzyszące im toczenie czy cięcie. Aby ułatwić wybór, poniżej przedstawiono ich zasady działania, typowe zastosowania i możliwości łączenia w jednym procesie.

Przeczytaj również: Proces ubiegania się o odszkodowania - pomoc prawna

Technologia elektrodrążenie odgrywa w tym zestawieniu szczególną rolę, ponieważ pozwala realizować geometrię niedostępną dla konwencjonalnego skrawania, także w materiałach o bardzo wysokiej twardości.

Przeczytaj również: Jak wygląda proces produkcji pelletu?

Jak działają EDM, frezowanie i szlifowanie

Elektrodrążenie (EDM) usuwa materiał za pomocą wyładowań elektrycznych między elektrodą a przedmiotem, zanurzonymi w dielektryku. Obróbka jest bezkontaktowa, dlatego nie wprowadza sił skrawania i sprawdza się przy cienkich ściankach, ostrych narożach oraz w obróbce stali po hartowaniu. Wymagany jest materiał przewodzący prąd. Wyróżnia się dwie główne odmiany: drążenie wgłębne z elektrodą kształtową z grafitu lub miedzi oraz cięcie drutowe, które umożliwia wykonywanie bardzo precyzyjnych konturów 2D i 2,5D. W wykończeniu EDM można uzyskać chropowatość Ra nawet 0,2 do 0,8 µm i dokładności rzędu ±0,005 do ±0,01 mm. Należy jednak uwzględnić powstawanie cienkiej warstwy przetopionej, którą często usuwa się przez polerowanie lub lekkie szlifowanie.

Przeczytaj również: Jakie są różnice między czyściwami przemysłowymi a konsumenckimi?

Frezowanie CNC polega na szybkim mechanicznym usuwaniu materiału za pomocą narzędzi skrawających sterowanych komputerowo. Pozwala efektywnie kształtować zarówno proste, jak i złożone bryły, zwłaszcza w 3 i 5 osiach. Wysokowydajne strategie HSM skracają czasy obróbki i zwiększają trwałość narzędzi, jednak zasięg i geometria narzędzia mogą ograniczać dostęp do wąskich gniazd czy ostrych naroży wewnętrznych. W typowej produkcji uzyskuje się dokładności ±0,02 do ±0,05 mm oraz chropowatość Ra 0,8 do 3,2 µm, co zwykle wystarcza na etapie obróbki zgrubnej i półwykańczającej.

Szlifowanie to proces wykończeniowy przeznaczony do osiągania bardzo gładkich powierzchni i wysokiej dokładności wymiarowej. Wykorzystuje ściernice o drobnym ziarnie i jest stosowane na płaszczyznach, powierzchniach cylindrycznych oraz w prowadnicach czy płytach ustalających. Daje szczelne i powtarzalne pasowania oraz poprawia parametry tribologiczne. W zależności od zastosowania można osiągnąć chropowatość Ra 0,05 do 0,4 µm i dokładności rzędu ±0,002 do ±0,005 mm.

Kiedy wybrać EDM, a kiedy frezowanie CNC

Elektrodrążenie jest najlepszym wyborem, gdy potrzebne są bardzo wąskie kanały, ostre naroża wewnętrzne, kieszenie o dużym stosunku głębokości do szerokości lub obróbka twardych stali po hartowaniu bez ryzyka ugięć i drgań. Sprawdza się także tam, gdzie wymagane jest zachowanie cienkich ścianek i mikrodeta­li przy minimalnym obciążeniu cieplnym i mechanicznym. Z drugiej strony należy liczyć się z dłuższym czasem jednostkowym w porównaniu z obróbką skrawaniem oraz z kosztem elektrod w drążeniu wgłębnym.

Frezowanie CNC warto wybierać, gdy liczy się szybkość wytwarzania, wszechstronność i ekonomia przy średnich tolerancjach. Idealnie nadaje się do obróbki zgrubnej, półwykańczającej i wielu operacji wykańczających, o ile zasięg narzędzia i stabilność mocowania nie ograniczają dostępu do geometrii. Dla stali hartowanych możliwe jest tzw. hard milling, jednak przy bardzo małych promieniach wewnętrznych i głębokich kieszeniach EDM bywa rozwiązaniem pewniejszym.

W praktyce przemysłowej te dwie technologie uzupełniają się. Zazwyczaj wykonuje się kształt bazowy frezowaniem, pozostawiając niewielki naddatek, a następnie dopracowuje detale trudno dostępne i naroża metodą EDM. Takie podejście skraca czas cyklu i ułatwia dotrzymanie tolerancji bez zbędnego ryzyka złamania narzędzia.

Rola szlifowania w wykończeniu powierzchni

Szlifowanie domyka proces technologiczny, zapewniając płaskość, równoległość i prostopadłość na poziomie wymagań formujących i pasowanych elementów. Co ważne, pozwala też usunąć warstwę przetopioną po EDM tam, gdzie jest to konieczne dla trwałości i szczelności. W elementach form wtryskowych, suwakach oraz płytach podziałowych wysoka jakość powierzchni ogranicza zużycie, ułatwia montaż i stabilizuje pracę układu w długich seriach produkcyjnych.

Łączenie metod w tworzeniu form wtryskowych

W produkcji form sprawdza się kolejność: frezowanie zgrubne elementu w stanie nieutwardzonym, następnie obróbka cieplna, dalej wykańczające frezowanie twarde lub EDM w miejscach wymagających dużej precyzji, a na końcu szlifowanie i ewentualne polerowanie. Takie ułożenie etapów minimalizuje deformacje po hartowaniu i pozwala utrzymać stabilne bazy pomiarowe.

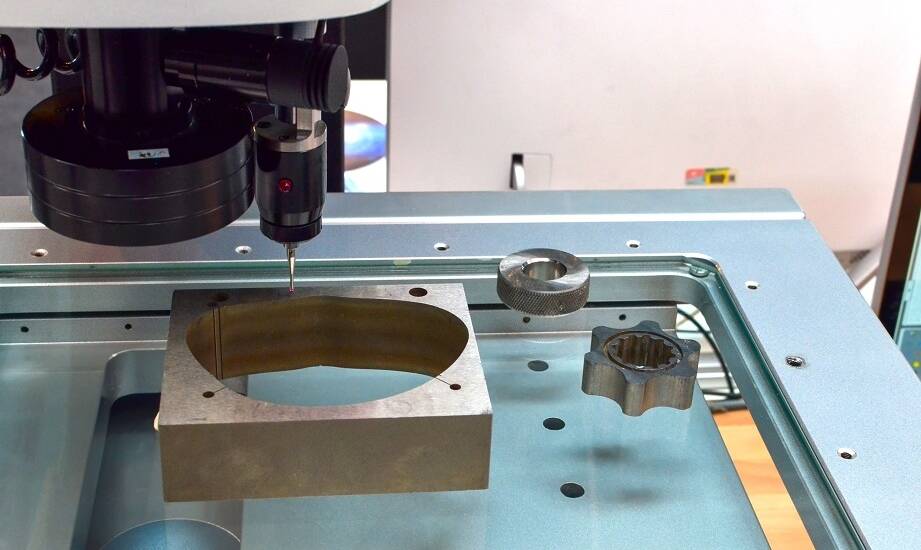

Coraz częściej stosuje się sondy pomiarowe w obrabiarkach i zewnętrzną kontrolę CMM. Dzięki temu możliwa jest natychmiastowa korekta ustawień i weryfikacja wymiarów na każdym etapie. W praktyce uzyskuje się kontrolowaną powtarzalność na poziomie 0,005 do 0,01 mm, co przekłada się na wyższą jakość wyprasek i krótsze uruchomienia narzędzi.

Dlaczego łączyć różne metody obróbki

Połączenie frezowania, EDM i szlifowania pozwala wykorzystać mocne strony każdej technologii. Skraca się czas realizacji dzięki szybkiemu usuwaniu naddatku frezowaniem, rośnie dokładność dzięki EDM w obszarach trudno dostępnych, a jakość powierzchni zapewnia szlifowanie. Ponadto ogranicza się ryzyko błędów, zużycie narzędzi skrawających i liczbę poprawek na etapie montażu.

Takie podejście sprawdza się przy komponentach wymagających ścisłej kontroli kształtu i tolerancji, a jednocześnie pozwala optymalizować koszty dzięki właściwemu doborowi operacji do konkretnej geometrii.

Nowe kierunki rozwoju i automatyzacja

Nowoczesne systemy EDM i CNC oferują automatyczną wymianę elektrod i drutu, biblioteki sprawdzonych parametrów oraz adaptacyjne sterowanie wyładowaniami i posuwami. Z kolei integracja z oprogramowaniem CAM upraszcza projektowanie elektrod i generowanie ścieżek narzędzia, a systemy zero-point skracają przezbrojenia. Coraz popularniejsza staje się praca bezobsługowa w trybie nocnym, której sprzyja monitorowanie stanu maszyn i jakości procesu w czasie rzeczywistym.

W efekcie możliwe jest osiąganie wyższych standardów wymiarowych, szybsze terminy dostaw oraz lepsza przewidywalność kosztów, co realnie wzmacnia konkurencyjność narzędziowni i producentów detali.

Podsumowanie

Elektrodrążenie wyróżnia się zdolnością do precyzyjnej obróbki złożonych, trudno dostępnych geometrii w materiałach po hartowaniu. Frezowanie CNC pozostaje metodą najszybszą i najbardziej uniwersalną w kształtowaniu bryły, natomiast szlifowanie zapewnia idealne wykończenie i ostateczną dokładność wymiarową. Świadoma integracja tych technologii stała się standardem w produkcji form wtryskowych i precyzyjnych elementów metalowych, ponieważ łączy najlepsze parametry techniczne z kontrolą kosztów i powtarzalną jakością gotowych wyrobów.
